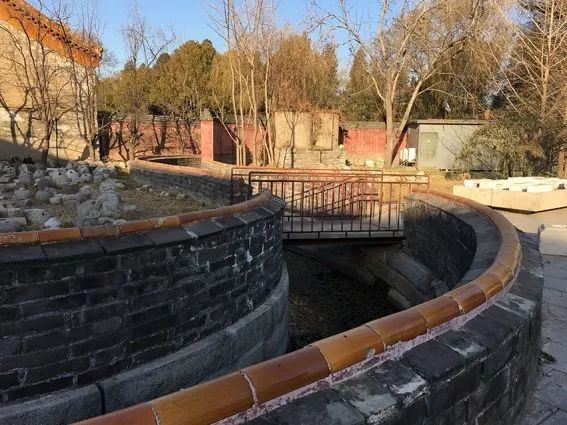

內金水河出口

防水是古建筑保護利用和營造的重中之重，古人雖然沒有高超的化學理論，但憑借多年的經驗，也總結出了豐富而實用的防水技術，本期推送就從磚地面、屋面和墻體三個方面為大家解讀古建筑的防水技術及其現代應用。

● 磚地面防水 ●

磚地面防水，一是防止地下水侵蝕柱礎和地基，一是防止地面流水停滯不動腐蝕地基。針對地下水，古建筑以預防和封堵為主，針對地面流水，古建筑以排灌疏導為主。

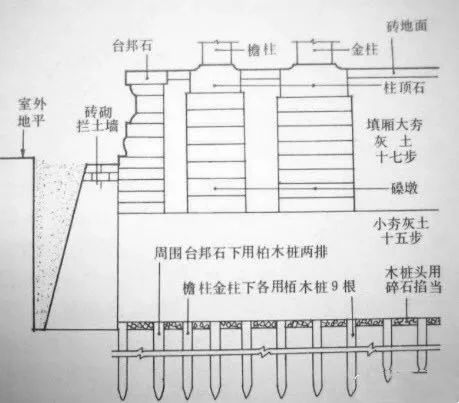

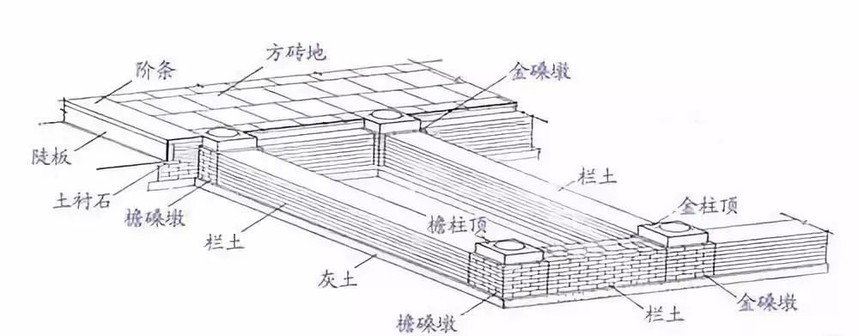

   一、臺基

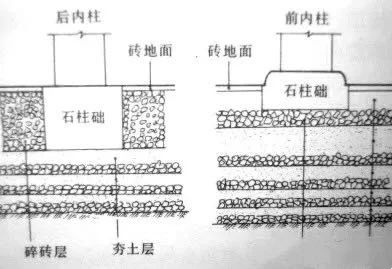

1、碎石、夯土交替處理，打樁法加固地基。類似于現代的條形基礎。

2、房屋建造步驟：開槽→定磉→柱頂石（柱礎，凸出地面的露明部分為鼓鏡）→柱櫍（毛細防水，隔潮）→立柱→扇架→上梁。

   二、柱子

組成：

1）柱礎：柱頂石，凸出地面的露明部分為鼓鏡

2）柱櫍（礩）：紋理水平，防水作用，放于柱礎之上；之前是木質，后多為石質。

3）柱子：在柱櫍之上；

4）地栿：貼服在地面上，起拉接作用。

   三、地面

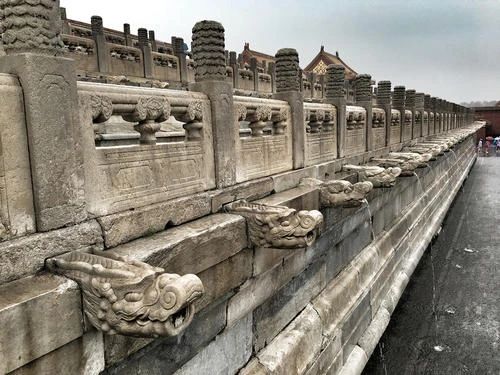

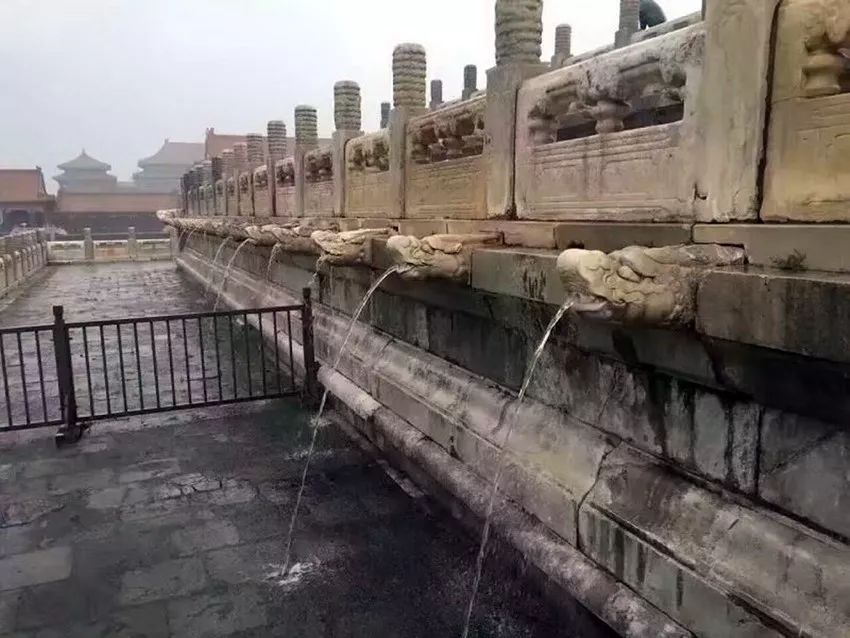

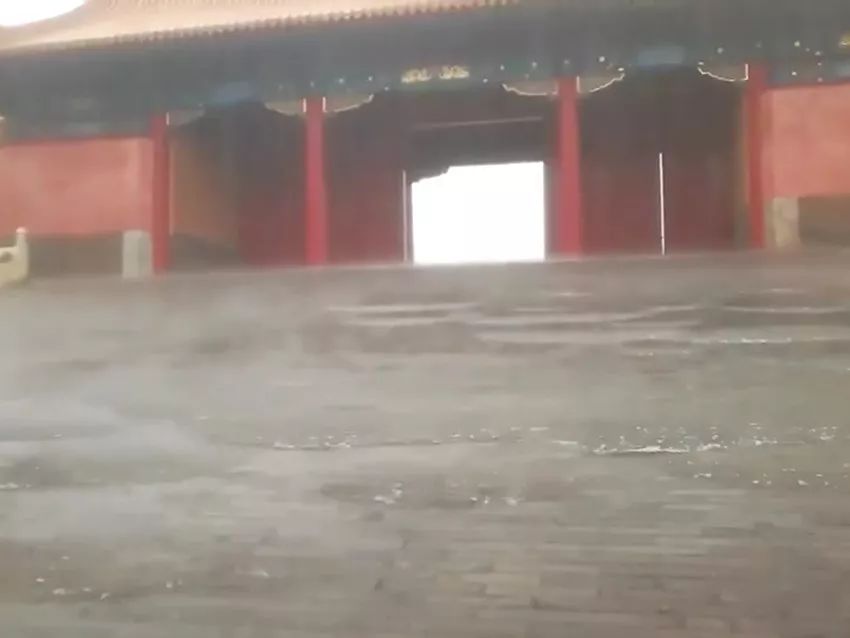

古建筑的地面全部用磚石鋪地，但甬路、海墁和散水之間會有一定的坡度，一般為3毫米。在紫禁城太和殿這樣龐大的建筑群中，每層臺基的地面都有3%~5%的坡度，使得上層臺基的水直排向下層臺基。每層臺基的邊界都有欄板。欄板底部正中有直徑為0.1米的近似半圓形泄水口，而望柱底部則伸出類似于龍頭的石質構件，在雨水天氣時能達到“千龍吐水”的效果。

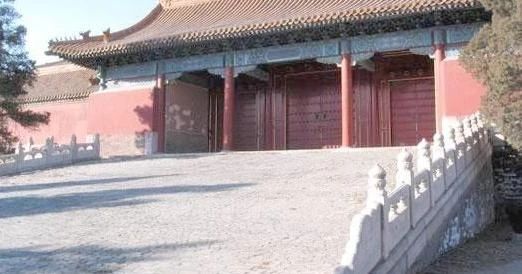

另外，在很多高臺建筑和山門等處，為了方面排水和車馬的運輸，常常將臺基做成搓衣板一樣的鋸齒狀，這樣的臺基叫“礓碴”。鋸齒高出坡面約1厘米，各鋸齒間距約為12厘米（即條磚的厚度）。礓嚓排水方法為臺基上雨水順著鋸齒形坡道直接滿鋪向下排向地面，在大雨時期亦可形成壯觀效果。

故宮太和門礓碴排水，圖源：《工業建筑》

  四、排磚

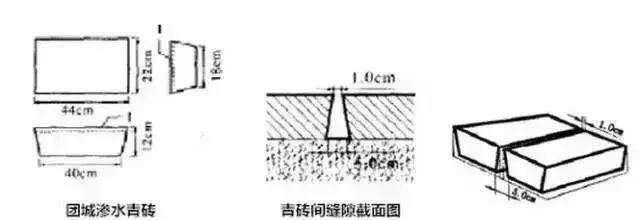

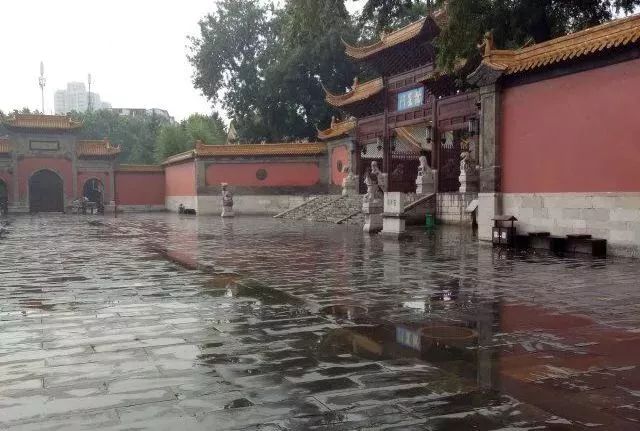

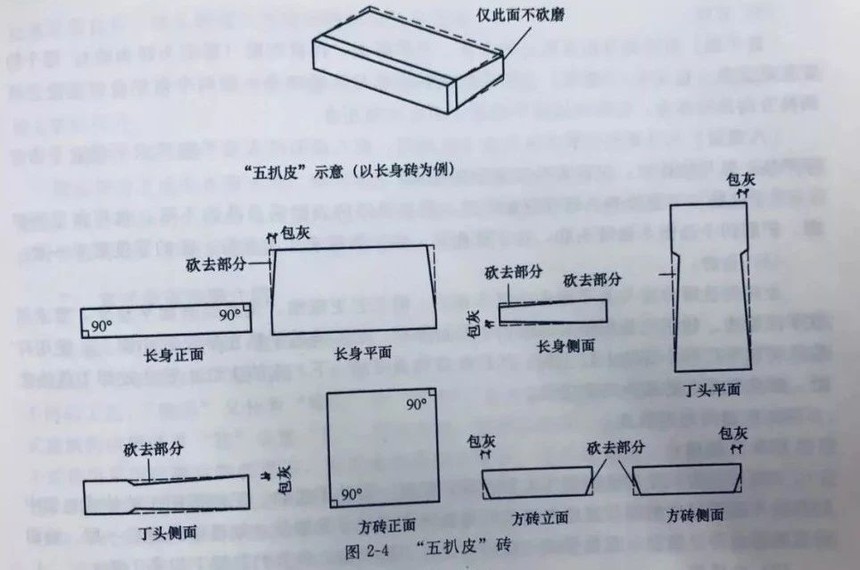

一般傳統建筑不管下多大的雨，地面都不會積水，奧秘，就藏在地上鋪設的青磚之中。地面鋪設的青磚，看起來并無特別之處，其實，除了供人行走的甬路以外，大部分地方鋪設的方磚是上大下小的倒梯形，這種對磚的做法在古建筑上叫“砍磨”。

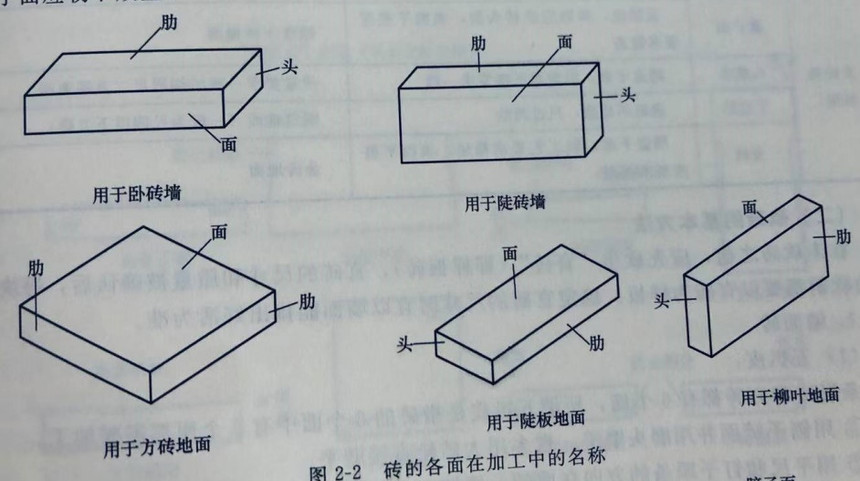

在古建筑的修繕中，除了淌白磚以外，磚的肋都要砍磨。一般來說城磚的包灰不大于5-7毫米，停泥磚不大于3-5毫米，轉頭肋寬度不小于0.5厘米。地面用磚的包灰比墻身用包灰略小，一般在1-2毫米左右，城磚在2-3毫米左右。方磚的兩個大面中，一個比較光滑，叫“水面”，另一面比較粗糙，叫“旱面”，墁地時水面應該朝上放置。

素材來源：工業建筑

鋪墁金磚地面的底層灰與普通方磚地面不同，普通方磚地面的磚下面用泥，金磚地面用純白灰或干砂，其厚度與金磚厚度相同，且硬度適中。若用干砂作為金磚底部的墊層時，先把砂子鋪在磚下并用尺板將其刮平。若用純白灰作為底層灰時，須用瓦刀將底層灰打成若干小坑，以利于磚與底層灰的粘接，然后將磚平放在灰層上按壓平整。

澆漿

掛灰

剎趟

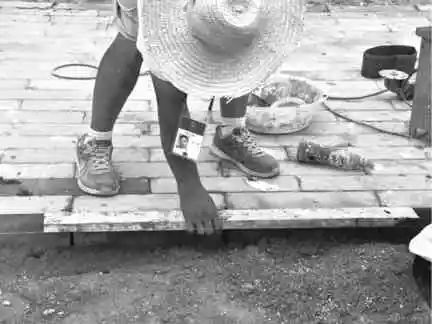

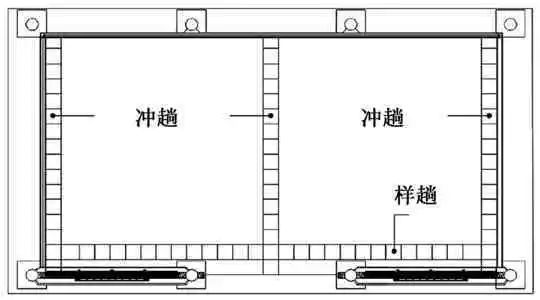

在古建筑的修繕中，在“樣趟”“揭趟”之后，為了防水還需要“澆漿”。澆漿即在砂子（或底層灰）上澆注月白灰漿。金磚墁地的具體澆漿做法為：在砂子層的四個角位置，各用鐵勺挖出一勺砂子，使之成為四個坑，然后用月白麻刀灰（青灰漿與白灰漿按3∶7，再摻入碎麻）將四個坑填平，這種做法俗稱“打揪子”。澆漿后，即可進行下一步的上縫工作。灰漿材料中的白灰即生石灰，其加水后具有較好的粘接力，但水分蒸發時會體積收縮并產生裂縫，而麻刀（碎麻）則可避免或減小灰漿的開裂。

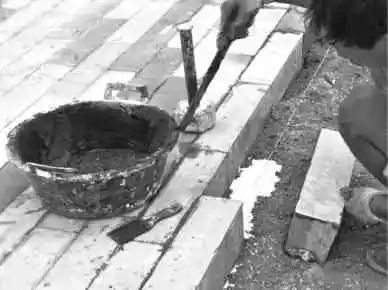

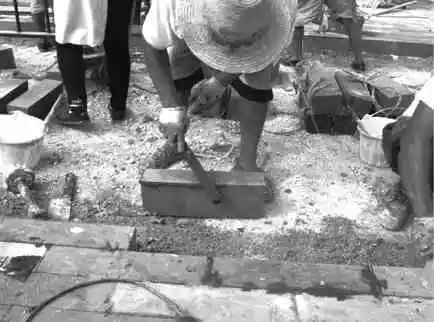

“上縫”即擬鋪墁的磚與已鋪墁的磚側面擠緊過程。首先利用“木劍”在磚的里口磚棱位置掛油灰。油灰是體積比白灰∶面粉∶煙子∶桐油=1∶2∶（0.5~1）∶（2~3）的混合物。煙子又名鍋底灰，是稻草麥秸桿燃燒后附在鍋底的黑色粉末，主要起調色作用。為便于磚之間的側面黏結，需要提前在磚的兩肋位置澆水淋濕，條件允許時，可沾礬水涂刷。所謂礬水，即黑礬（硫酸亞鐵）與水的混合物。掛完油灰的磚重新鋪墁在墊層上，并用墩錘的木柄連續撬動磚，使之與其余磚接縫對齊。
