梁、檁、枋、柱等構件的劈裂

木構件劈裂原因大約有兩種，一種是自然劈裂，由于在修建時建筑梁架所用木材沒有干透，表層部分比內部容易干燥，木材內外收縮不一致，年長日久就出現裂縫。對于較短的裂縫（小于1m）,如縫寬小于30mm，用木條嵌補嚴實并用膠粘牢；如縫寬在30-50間或以上，除嵌木條外再用@=400mm、2mm厚鐵箍加固，接頭處用螺栓聯結（如圖）。若裂縫較長（1m以上、構件的1/2以下），可用環氧樹酯膩子勾縫補漏，樹酯固化后再用鐵箍加固。加固完畢后鐵箍表面施紅丹防銹漆二道。

另外一種是重力壓劈，多數是柱頭劈裂此種情況雖不多見，但必須妥善處理，除對劈裂部位粘接并用鐵箍加固外，一般在條件允許下，在靠近柱子的梁枋端部底皮增加抱柱，減輕柱子的荷載。

一、受彎構件維修加固

木結構中的受彎構件，主要包括梁枋和檁等構件。這些構件都是上部承受壓力，下部承受拉力。由于荷載大或年久漏雨，局部糟朽，以至整體構件常常出現彎曲、劈裂或底部斷等現象。中國古建筑的大梁，雖然多數簡支梁，但又多是承受二處集中荷載的受彎構件。因而它的殘毀因素比一般受均布荷載的簡支梁更加復雜一些。常用的加固方法根據損壞情況有以下幾種：

1、大梁劈裂，彎垂加固

大梁彎垂是常用的現象之一，依據有關建筑法令規定，按建筑物價值和大梁所處的位置，對大梁彎垂尺度的限制也不一致，一般情況允許為梁長的1/250-1/100，超過1/100梁長的被視為危險構件，應考慮加固處理。重要的大梁一般限制在1/200左右。事實上，凡是彎垂嚴重的一定帶有劈裂現象出現。加固的技術措施按以下兩種分別處理。

第一、彎垂的處理

大梁的彎垂在允許范圍以內應視為正�，F(xiàn)象。超過規定范圍的，如果大梁無嚴重糟朽或劈裂現象時，一般在拆卸后反轉放置，即將梁底面向上，用重物加壓，經過一定時間（10-20天）一般可以壓平，就被認為是可用構件。這里所說的“平”，即指彎垂在允許范圍以內的尺度。事實上，此種情況下彎垂的梁，大多數在卸除梁上的荷載時，常常是自動彈回一部分，經過加壓后是可以恢復到允許范圍以內的。經過反置加壓后，如果仍不能恢復，只要大梁無嚴重裂縫或糟朽情況時，凡是重要構件我們也不主張更換，在主要受力點支撐細鋼柱以保持它的史證價值。同時對小的裂縫，局部進行粘接，糟朽處進行剔補。

第二、裂縫的處理

通常采用打箍和粘接的方法，梁側面有裂縫時，一般打鐵箍2-3道防止繼續開裂，鐵箍寬5-10厘米，厚0.3-0.4厘米,裂縫寬度超過0.5厘米時，在打鐵箍前應用舊木條嵌補嚴實，并用膠粘接。

裂縫寬深時，在加鐵箍前可灌注高分子材料粘接加固，通常用環氧樹脂灌注，先將裂縫外口用樹脂膩子勾縫，防止出現漏漿，勾縫時須凹進表面約0.5厘米，留待處理后最后表面作舊。每條縫應預留2個以上的注漿孔，一般情況下用人工灌注，配方如下：E—環氧樹脂：二乙烯三胺：二甲胺=100：10：10（重量比），勾縫用環氧膩子，在上述灌漿液中加適量的石英粉即可。

大梁底部斷裂和局部糟朽的情況是值得特別注意的，此種情況說明大梁的力學性能隨著斷面減小而減少。對剩余的完整斷面進行力學計算，如超過允許應力2%以上時，應考慮更換或加頂柱。經計算后剩余斷面仍不符合要求可在大梁兩側先將斷裂處粘牢或糟朽處剔補完，整后再用鋼板螺栓加固或用“U”形鋼板槽螺栓加固。

二、梁架傾向的處理

當梁架系統發生構件傾斜時可以將構件抬起，解除構件承受的荷重，將傾斜、滾動、撥榫的構件重新歸位撥正稱為打牮撥正。經現場檢查木穿逗排架均存在傾斜現象，修繕中采取花纜牮正（詳附圖）：即在室內的適當位置設樁，將花纜一側的鐵鉤固定；同時用鋼纜在柱上部將其縛牢，并與花纜另一端的鐵鉤掛好；再用鐵棒轉花纜，收緊兩側螺栓，將木構加拉至相反方向10mm左右，拆下花纜便會自動歸正。一般視具體情況，選幾根柱子同時進行，并且兩個方向要分別進行，以實現整體撥正。整體木構架經過打牮撥正后，為防止其繼續發生歪閃，一般在排架兩側木柱斜撐固定（沿穿逗排列柱隔一撐一原則），固定好拆除撥正花纜。

三、構件撥榫、滾動的加固處理

由于建筑中大木構架的傾斜，常引起大梁滾動、瓜柱歪閃、梁枋撥榫等現象。對于這種損壞，可隨梁架撥正時重新歸位吊正安好。

四、柱子的加固

柱子是大木結構中的一個重要構件，主要功能是用來支撐梁架，因木穿逗排架為梁架式，即所有木柱將上部荷載傳遞給下弦木梁，木梁再傳遞給縱墻。因受通風不暢影響，拆開樓板檢查柱梁結點時，發現柱根有底部霉?fàn)�現象，且少量柱子受到蛀蝕。修復中，采取刻半墩接的方法替換掉已霉?fàn)�或受蛀蝕的部分。

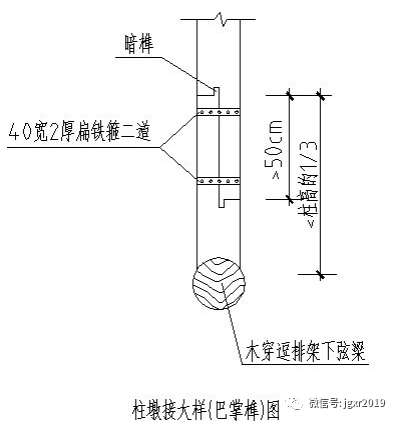

所謂刻半墩接（俗稱陰陽巴掌榫）即把所要接在一起的兩截木柱，都各刻去木柱直徑的1/2，搭接長度至少應留40cm，新接柱腳料可用舊木料截成，但必須材質相近，直徑大小相當�？倘ヒ话牒笫Ｏ碌囊话刖妥鳛殚咀咏颖г谝黄�，兩節柱子都要鋸刻規矩、干凈，使合抱的兩面嚴實吻合。墩接的高度根據現場檢查蟲蛀霉?fàn)�情況而定。直徑較小的柱子可用長釘子釘牢，較粗的柱子可用40mm寬、2mm厚的扁欣箍進行加固，搭接長度大于50cm，鐵箍嵌進柱子，與柱子表面齊平，再用@<30cm木螺絲固定。直徑較大的柱子上下可各作一個暗榫相插，防止墩接的柱子滑動移位。加固完畢后鐵箍表面施紅丹防銹漆二道。墩接后的柱子一般強度會有所減退，故一般柱子的墩接長度不得超過其柱高的1/3。

因屋面修繕采取的方式為不落架大修，故更換新的木柱或用刻半墩接的方法對木柱進行加固，都要首先解除柱子所承受的荷載。一般采取用木柱兩側支頂?shù)霓k法，將荷載轉移到臨時支柱上。

五、檁子的加固

檁子的殘毀情況，常見的頂面糟朽，局部糟朽、拔榫、折斷、劈裂和向外滾動等現象，通常采取修補、更換或隱蔽處增加預防性構件。

第一，上皮糟朽和局部糟朽：僅是上皮糟朽2-5厘米，只要剔除糟朽部分，或按原尺寸釘補完整即可。局部糟朽，經過計算端面不足承重時，應更換原料。

第二，拔榫：檁子拔榫主要是由于梁架歪閃而引起，維修時待梁架拔正或重新拆裝歸位后加鐵鋦子即可。僅是榫頭折斷時，可用一個硬雜木的新榫頭，一端做成銀錠盾頭嵌入檁端粘牢并加鐵箍卡牢。

第三，彎垂 ：超過檁長的1/100時，可先做翻轉壓平，如果彎垂程度仍不能達到1/100以內時，應考慮更換新料，如果已減少到1/00以內，施工時可在檁上皮墊木板找平，舊檁仍可繼續使用。

遇有特殊情況，經過力學計算，證明原構件斷面尺寸不夠大，此時可以從兩方面來考慮，首先考慮用減輕檁上荷載來解決，如果不可能，在條件允許的情況下，將檁子與檁下的墊板、枋子等用鐵箍或螺栓聯為一個整體，變成復梁的形式。如果幾種方法都不可能，最后才考慮更換新料。

第五，檁子向外滾動的加固措施：檁與梁頭的搭交形式常見的有幾種：檁、墊、枋三件聯用（或檁、墊二件聯用）。檁下用攀間枋和用托腳的。第一種圓檁置于梁頭半圓槽內，第二種搭在枋上，梁頭凹槽更淺，穩定性較差。當上層椽子受力后在檁上產生向下的推力，促使檁向外滾動。第三種有托腳的，斷面尺寸大的尚可擋住，斷面小的作用不大。因而在修理過程中為防止檁向外滾動，經常采取加固措施來加以預防。最簡單的方法是在梁頭上皮緊貼檁搭縫處，用楔形木塊頂住檁頭，并用鐵條釘在梁頭兩側。經驗證明此種做法并不理想，因為檁外所露梁頭尺寸很�。ㄒ话汩L為半椽徑）、楔形木塊受力后常易滑脫。比較有效的方法是利用檁上的椽子做為加固構件，習慣上稱為“拉桿椽”。

六、梁枋糟朽與更換

根據糟朽后剩余完好木料的斷面尺寸，進行力學計算，如仍能安全荷重時應進行修補，將糟朽部分剔除干凈，邊椽稍加歸整，然后依照糟朽部位的形狀用舊料釘補完整，膠粘牢固釘補面積較大時加1-2道鐵箍。

糟朽嚴重經過力計算不能承擔荷載時，可以更換新料，嚴格按照原來的式樣尺寸制作。最好選用與舊構件相同樹種的干燥木材。新砍伐的木材應經干燥處理后才能使用。制作時應注意以下幾點：

第一、榫卯式樣尺寸，除依照舊件并須核對與之搭接構件的榫卯，新制構件應盡使搭交嚴密。

第二、梁、枋斷面四邊抹楞的，應仔細測量其尺度。找出其砍制規律進行制作。如原構件用鐵錛砍制的則不要刨光，以保持原有建筑物的特征。

第三、原構件為自然彎曲構件，斜梁在選料時應特別注意尋找彎曲形狀相識的樹木，進行復制。

第四、更換梁、枋的原則上應照制用整根木料更換，如遇特大構件木料不能解決而影響施工進度時，可以改拼合梁，內部拼合處理可采用新結構的技術，但外輪廓及榫卯式樣不得改變。如原構件為包鑲作法，也不要無根據的用整料代替，應保持原來建筑的時代特征。

七、梁枋修配時的預安裝

各種維修的梁枋構件，修補或更換的過程中，都需要隨時與其相連構件校核榫卯是否嚴實，尺寸是否相符。在安裝前，修配構件較多時，一般要進行預安裝，實踐證明這是一項保證工程質量的必要工作。具體做法是，在施工現場的空地上將每縫梁架的大梁兩端支墊平穩，按結構次序自下而上的進行實地安裝。凡尺寸不符，榫卯不嚴的應及時進行修改，然后拆卸保存以等待正式安裝。如果是落架重新安裝或新復原的梁架，預安裝就是一道不可缺少的工序。

八、檁木、隨檁枋更換與修整

對于一端支座于木穿逗排架，一端支座于橫墻收尖墻的屋面檁木、隨檁枋更換，吊裝時使用吊裝加人工安裝。木穿逗排架及收尖墻一側均設木跳或移動腳手架，便于施工人員操作。檁、隨檁安裝就位后，收尖墻一側零星磚砌體補洞固定，待一榀屋架所有檁、隨檁安裝完畢后，再對收尖墻支撐斜面20厚1:2水泥砂漿抹灰。

對于檁、隨檁一端支座在橫墻收尖支座磚砌體松動、破損現象，首先用水平管抄出隨檁、檁安裝高度抄平。在橫墻收尖一段用木柱臨時固定隨檁、檁至抄平標高后將支座松動的青磚磚砌體零星拆除，拆除后立即用M5紙筋麻刀混合砂漿、仿古青磚零星砌體。
