圖例是圖紙的專用語言，是否使用制圖圖例并不會太大影響圖紙的內容，但絕對體現設計師的職業素養，所以對于制圖圖例的理解和運用，則是我們練好基本功的重要一步。

今天就為大家一一講解一下制圖圖例的含義及相關用法。

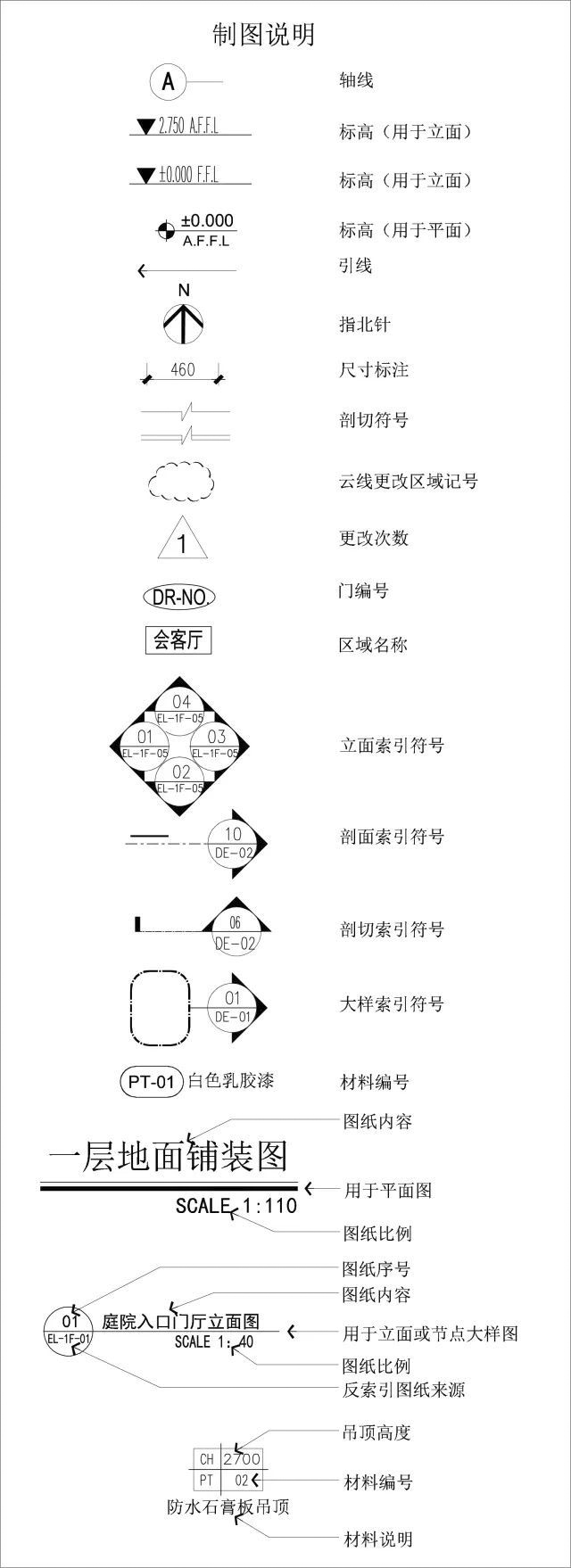

下圖是我總結出來的常用的制圖圖例，大家看看有哪些是你用到的，哪些沒用過，如果都用到了，那么你的圖紙一定非常的有范了，不信你試試。

軸號

軸線是建筑定位放線的依據，一般情況下橫軸用字母表示，縱軸用阿拉伯?dāng)?shù)字表示，如果軸線不夠用可以加軸線，如1/A軸，2/A軸等等。

我們做室內裝飾設計的圖紙時，如果是從建筑圖紙中扒出來的，最好把軸線一并扒過來，這樣做的好處有二：

一、根據軸號可以準確確定出裝修部分的空間在總建筑空間中的具體位置。

二、繪制圖紙時，新建墻體在定位放線時以軸線為參照會更為精確。

標高

標高分為兩種，分別用在不同的地方，當然用一種圖例都可以表明高度，但是如果你區分開來使用的話，能夠使圖紙表達更為明確，顯得更為專業，當然圖紙逼格也就大大提升了。

用于立面的標高主要是確定地面完成面與吊頂完成面之間的高差，以保證墻面造型的尺度和比例關系。

另外，如果在吊頂?shù)墓?jié)點圖中配合使用標高也是可以的，這樣可以根據標高來迅速確定該天花節點是平面圖或立面圖中的哪個位置。節點標高的圖例樣式可以與立面的相同。

用于平面的標高，一般用在地面鋪裝圖中，用來表現地面完成面的高差關系，例如衛生間安裝蹲便需要做地臺而高出200mm，則其他地面高度標注為±0.000，衛生間標高為+0.200。

知識點：一般情況下，在施工圖中如果沒有特殊說明，我們默認尺寸標注的單位為毫米，標高的單位為米。

引線

引線標注一般配合文字使用，是對圖紙的補充說明。無論平面圖、立面圖、節點圖中，如果圖形無法準確或全面的表達內容的話，都可以用引線標注來補充。這個非常基礎，也很常見，大家都明白就不多說了。

指北針

是指北針，不是指南針哦，就怕你畫圖畫蒙了找不到北，很貼心的。

指北針常見于建筑圖紙中，以此來辨別方位，在設計時從而更好的考慮到光照問題。建議大家在裝飾圖紙中也要使用，分清了東西南北，這樣可以提醒你在設計時考慮到采光和遮陽。

尺寸標注

尺寸標注的含義非常簡單，就不多說了。許多同學感到困惑的是不會調整標注樣式，無法在不同比例的圖紙中使用恰當大小的尺寸標注。想要詳細學習標注樣的同學可以查看文章《那些年，我與尺寸標注大戰三天三夜》。

剖切符號

剖切符號分為單剖和雙剖兩種，他們是用來表示對一個整體圖形的部分截取。

單剖表示對一個圖形一刀兩段，“取其精華，去其糟粕”。

雙剖表示對一個圖形兩刀三段，把中間一段重復的無用的部分去掉，以節省圖紙空間。

云線

云線主要在圖紙繪制的后期使用，在施工圖完成后，由于各方面原因需要對圖紙局部進行調整的，就用云線圈起來，表示該部位需修改，并重新出圖。

修改符號

修改符號是配合云線使用的，表示該部位需要修改，數字表示已經修改的次數。另外可以加上文字來說明修改的相關信息，比如修改日期，原因等。

門編號

主要用于大型項目，由于門的數量和類型較多，則需要為之編號，并在平面圖中標注在相應的位置。繪制門大樣圖時，相同樣式及尺寸的門可編制為同一編號，只需要把不同編號的門大樣圖繪制出來即可，這樣一來?xiàng)l理清晰，便于圖紙中門的樣式和數量的管理。

區域名稱

室內不同空間有不同的功能，在平面圖中注明區域名稱，可以對平面整體功能布局一目了然。

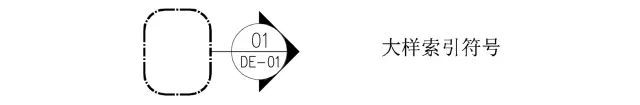

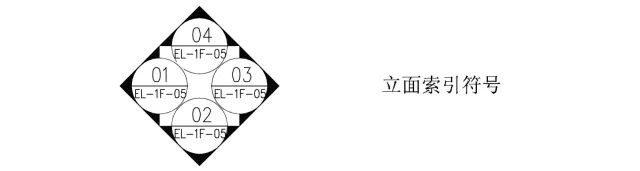

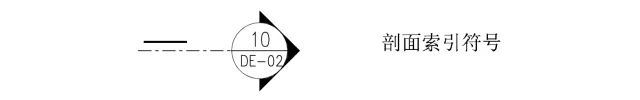

索引符號

索引符號是連接平面圖、立面圖、節點圖三部分的紐帶，對于空間內的某個位置，我們可以通過索引符號來迅速找到其在平立剖不同圖紙中的對應位置，由此把平立剖三個維度的圖紙有效結合起來，使讀圖更為方便。

（來源：知乎--逸之狐）
