施工圖紙一個建筑方向，是房屋建筑的依據，更是一種工程語言，它能夠明確的規定出我們建造出怎樣的建筑，看懂它是入行基礎。

當然建筑圖包含的因素比較多，有具體的建筑符號，尺寸、做法以及技術要求都在里面，所以會看懂它很重要！廣施工符號就是一個難點，貫穿著整個施工過程，下面這里就詳細的和大家分享施工建筑圖的符號解析。

1 板 B

2 屋面板

3 空心板

4 槽行板

5 折板 ZB

6 密肋板

7 樓梯板

8 蓋板或溝蓋板

9 擋雨板或檐口

10 吊車 安全走道板 DB

11 墻板 QB

12 天溝板 TGB

13 梁 L

14 屋面梁 WL

15 吊車梁 DL

16 單軌吊 DDL

17 軌道連接 DGL

18 車擋 CD

19 圈梁 QL

20 過梁 GL

21 連系梁 LL

22 基礎梁 JL

23 樓梯梁 TL

24 框架梁 KL

25 框支梁 KZL

26 屋面框架梁 WKL

27 檁條 LT

28 屋架 WJ

29 托架 TJ

30 天窗架 CJ

31 框架 KJ

32 剛架 GJ

33 支架 ZJ

34 柱 Z

35 框架柱 KZ

36 構造柱 GZ

37 承臺 CT

38 設備基礎 SJ

39 樁 ZH

40 擋土墻 DQ

41 地溝 DG

42 柱間支撐 DC

43 垂直支撐 ZC

44 水平支撐 SC

45 梯 T

46 雨篷 YP

47 陽臺 YT

48 梁墊 LD

49 預埋件 M

50 天窗端壁 TD

51 鋼筋網 W

52 鋼筋骨架 G

53 基礎 J

54 暗柱 AZ

看得懂建筑符號固然關鍵，了解具體的看圖步驟也是重點，關于建筑識圖這些小常識，很有必要知道，建議進行收藏起來！

一、看圖重點

要知道建筑圖紙?jiān)O(shè)計完成都是CAD格式，應用在施工現場就需要轉換格式，比如轉換為PDF格式、JPG格式，目的是方面對圖紙內容進行查看，如何轉換？可以借助CAD轉換器進行快速的轉換操作。不進行轉換的話就會比較麻煩可能需要工區攜帶電腦進行圖紙的查看操作。

二、了解建筑工程原理

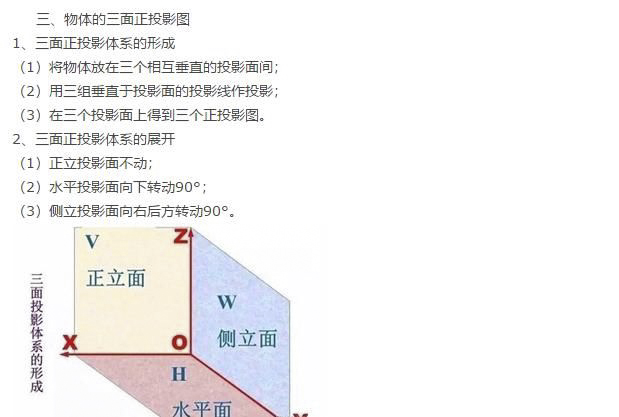

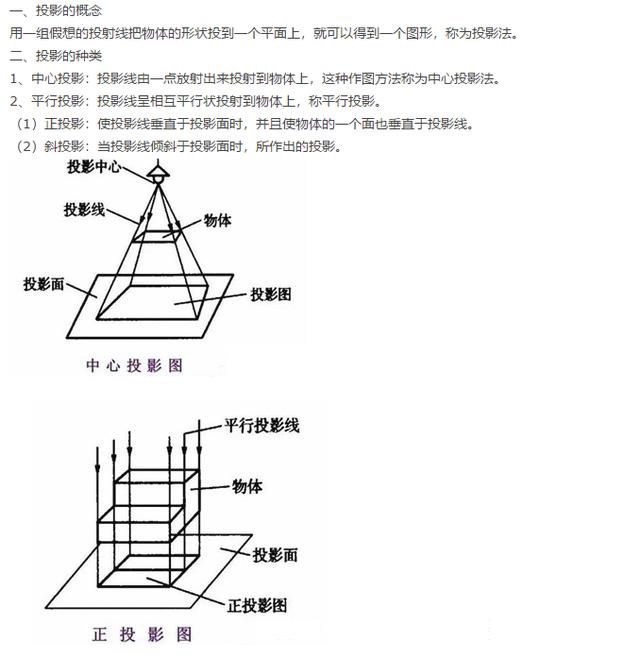

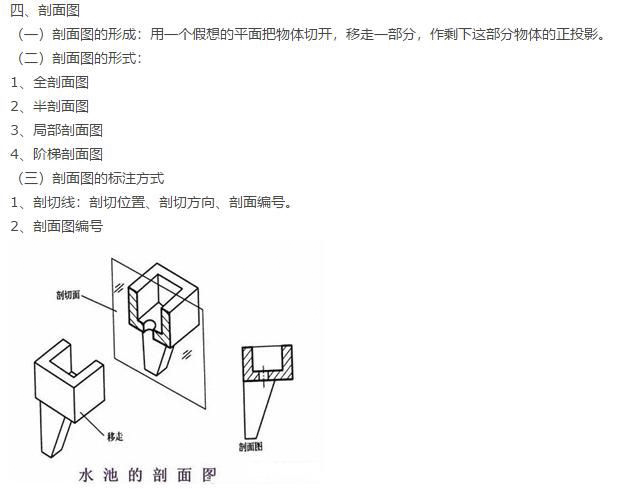

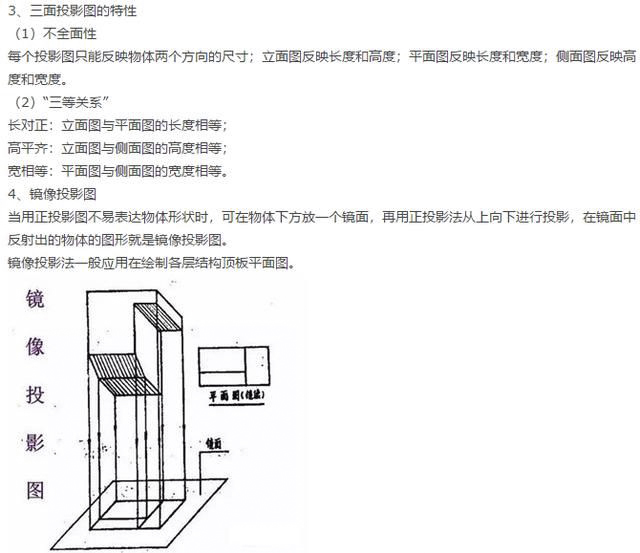

三、建筑工程圖紙分類

工程圖紙有很多的分類，包括平面圖、立面圖、天花圖、專業圖紙等等。

1、平面圖

包括現況平面、家具布置圖、裝修平面圖...

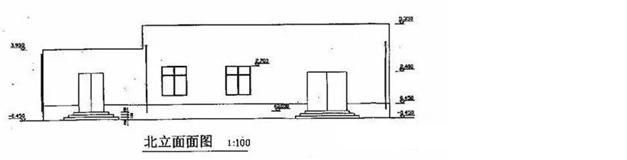

2：立面圖

包括剖切到的吊頂部位高低關系、標高

3：天花圖

標高、做法、材料、風口、燈位...

4：專業圖紙

水、暖、空調、強電、弱電平面圖分別設計，綜合考慮；必要時須有系統圖。

5：固定家具圖

設計固定家具等須有立面剖面大樣，特殊部位節點。包括壁柜、暖氣罩裝飾架、現場制作的酒吧臺等等。

6：門窗大樣圖

樣式、玻璃百葉分格尺寸、特殊五金等。包括壁柜、隔斷。

7：廚房衛生間大樣

地面排磚圖、墻面排磚圖、吊頂分格圖

8：結構圖

如有增加閣樓、拆改加固等項目，應有結構圖紙和簡略受力計算書。

9：外加工圖紙

自行設計的鐵藝、金屬樓梯、欄桿、欄板

符號識別以及建筑知識在施工圖紙中很重要的因素，精通掌握他們才能玩轉施工，當然暫時學不會也不用氣餒，靜下心來一定是能夠?qū)W會的，關鍵還是需要大家能夠靜下心來進行學習研究。
